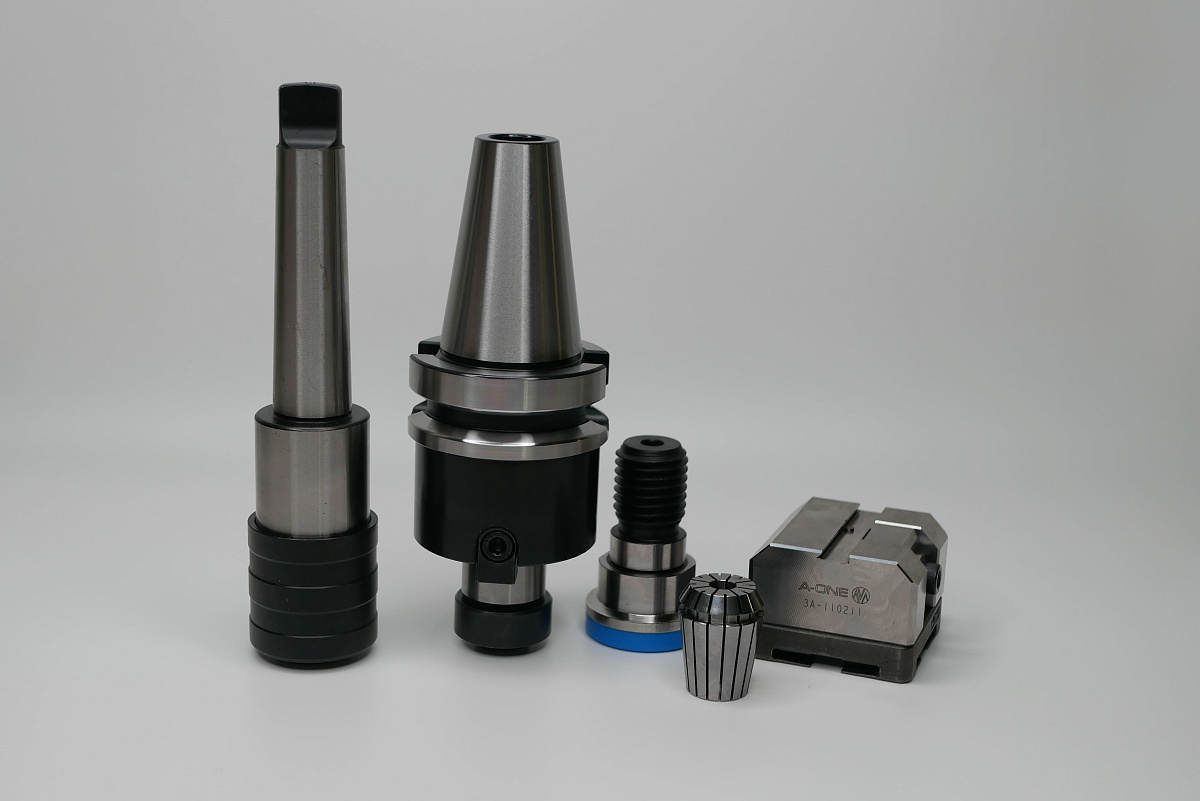

Станочная оснастка как элемент стабильного производства

Содержание:

• 1. Роль оснастки в производственной системе
• 2. Основные виды станочной оснастки
  • 2.1 По служебному назначению
  • 2.2 По степени специализации
  • 2.3 По кинематике и компоновке
• 3. Как оснастка влияет на точность и стабильность.
• 4. Оснастка в производственных условиях.
  • 4.1 Токарная обработка
  • 4.2 Фрезерная обработка
  • 4.3 Сверление и расточка
• 5. Особенности подбора оснастки для ЧПУ
• 6. Как выбрать оснастку
• 7. Практический эффект правильной оснастки

Станочная оснастка — не «дополнение» к станку, а равноправная часть производственной системы. Она обеспечивает базирование, закрепление и ориентирование заготовки, направляет инструмент, стабилизирует геометрию и качество, снижает зависимость результата от квалификации оператора и делает партии деталей предсказуемыми. В условиях промышленного производства — от единичной и мелкосерийной обработки до крупной серии — именно оснастка позволяет достичь требований «качество — срок — себестоимость» с реальными возможностями оборудования и организации участка.

1. Роль оснастки в производственной системе

Функции оснастки в металлообработке сводятся к четырём задачам:

• Базирование — придание заготовке заданного положения с лишением шести степеней свободы.
• Закрепление — передача сил резания без смещения баз, обеспечение жёсткости и виброустойчивости.
• Направление/позиционирование инструмента — особенно актуально при сверлении, зенкеровании, развертывании и расточке.
• Организация рабочего места — сокращение вспомогательного времени установки/снятия, удобство обслуживания, безопасность.

Стабильность обработки достигается не только точностью станка, но и точностью самого приспособления, а также согласованием его кинематики с маршрутом техпроцесса. В современных ЧПУ оснастка должна поддерживать быструю переналадку, повторяемость координатных привязок и совместимость с измерительным инструментом и наладочной оснасткой.

2. Основные виды станочной оснастки

2.1 Оснастка для закрепления заготовки.

Используется для фиксации детали и передачи нагрузок:

• токарные патроны, планшайбы, люнеты, центры;
• машинные тиски и зажимные системы;

• плиты, модульные и универсально-сборные системы;
• вакуумные и магнитные столы.

2.2 Инструментальная оснастка.

Обеспечивает точность работы режущего инструмента:

• оправки (HSK, BT, ISO);
• цанговые, гидравлические и термопатроны;
• держатели, удлинители, переходники;
• балансируемые системы.

2.3 Оснастка для обработки отверстий.

Используется для точного позиционирования инструмента:

• кондукторы;
• направляющие втулки;
• многошпиндельные головки.

3. Как оснастка влияет на точность и стабильность.

На качество детали влияет не только станок, но и состояние оснастки.

Основные факторы::

• точность базирования;
• стабильность усилия зажима;
• жёсткость системы «станок–оснастка–деталь»;
• биение инструментальной оснастки;
• износ рабочих элементов

Грамотно спроектированная оснастка снижает вибрации, уменьшает разброс размеров и повышает повторяемость партий.

4. Оснастка в производственных условиях.

4.1 Токарная обработка.

Основная задача — обеспечить соосность и стабильную передачу момента.

Используются самоцентрирующиеся и независимые патроны, цанговые системы, люнеты и оправки.

Для длинных и гибких деталей важна дополнительная опора и снижение вибраций.

4.2 Фрезерная обработка.

Ключевой фактор — жёсткость и устойчивость системы.

Применяются тиски, плиты, модульные системы, «томбстоуны», поворотные столы и zero-point системы.

Это позволяет сократить переналадку и увеличить загрузку оборудования.

4.3 Сверление и расточка.

Главный параметр — точность расположения отверстий.

Используются кондукторы и направляющие втулки, обеспечивающие стабильную геометрию и повторяемость.

5. Особенности подбора оснастки для ЧПУ.

Современные производственные задачи требуют:

• быстрой переналадки;
• повторяемости координатных баз;
• интеграции с измерительным инструментом;
• стабильности при многосторонней обработке.

Паллетные системы, zero-point базы и модульная оснастка позволяют значительно сократить вспомогательное время и повысить эффективность производства.

6. Как выбрать оснастку.

• Исходить из серийности и номенклатуры.
  Для единичных/мелких партий — универсальные и универсально-наладочные решения; для стабильной серии — специализированные и специальные приспособления.
• Фиксировать базовую деталь короткими силовыми путями.
  Минимизировать плечи относительно опор, особенно при фрезеровании.
• Стандартизировать интерфейсы.
  Плиты, нулевые точки, повторяемые гнёзда и пальцы — быстрее наладка, меньше ошибок.
• Подбирать приводы зажима под такт.
  Ручные механизмы — для гибкости; пневмо/гидро — для ритмичной серии и автоматизации.
• Учитывать поведение тонкостенных деталей.
  Мягкий прижим, распределённое давление, вакуум/магнит — меньше деформаций.

• Планировать обслуживание.
  Измеримые критерии износа (биение, смещение, усилие зажима), регламенты замены втулок, кулачков, упоров.

7. Практический эффект правильной оснастки.

Правильно подобранная оснастка обеспечивает:

• стабильную геометрию деталей;
• снижение брака;
• сокращение времени наладки;
• увеличение производительности;
• уменьшение износа инструмента;
• предсказуемую себестоимость;
• безопасную работу оборудования.
